半导体制造中氟化液温控流体的高效散热技术与应用案例

在3纳米芯片的晶体管密度突破每平方毫米3亿个的今天，半导体制造正面临前所未有的散热危机。当一颗指甲盖大小的芯片功耗突破300瓦，传统风冷和冷板技术已触及物理极限。此时，​氟化液温控流体以“液态冰甲”的姿态登上历史舞台，用颠覆性散热方案破解纳米级热失控困局。

技术突围：氟化液的四重散热革命

​1. 相变吸热核弹级能效​

氟化液（如HFE-7100、HFE-7500）在接触80℃以上芯片表面时发生沸腾相变，其汽化潜热（>110kJ/kg）​​ 较纯水冷提升3倍，单次循环吸热量提升400%。中芯国际实测显示，浸没式氟化液系统可将28nm以下制程芯片结温直降56℃。

​2. 微米级热传导奇迹​

通过调控介电流体中的纳米氧化铝增强剂（粒径<50nm）​，导热系数突破0.65W/m·K，使热量在微通道中以每秒4米速度传导，满足EUV光刻机镜组0.01℃/cm的温控精度要求。

​3. “零腐蚀”材料兼容体系​

经Intel实验室12,000小时验证，特殊配方的含氟流体对铜制程的腐蚀速率控制在​<0.003mm/年，同时兼容硅胶、陶瓷、PCB阻焊层等12类半导体核心材料。

硬核战报：从晶圆厂到数据中心的捷报

​▶ 台积电Fab18：浸没式冷却量产突围​

在3nm芯片量产线上部署12万升氟化液冷却池，实现：

• 晶圆良率提升 ​2.1%​​ （由93.5%→95.6%）

• 冷却能耗下降 ​38%​​（每片晶圆省电1.7kW·h）

• 光刻机热变形误差缩减至 ​​±0.14nm​

​▶ 腾讯天津数据中心：全浸没液冷革命​

4,000台AI服务器浸入氟化液，创下：

• 单机柜功率密度 ​102kW​（达风冷8倍）

• PUE值降至 ​1.08​ 全球标杆

• 散热系统占地减少 ​74%​

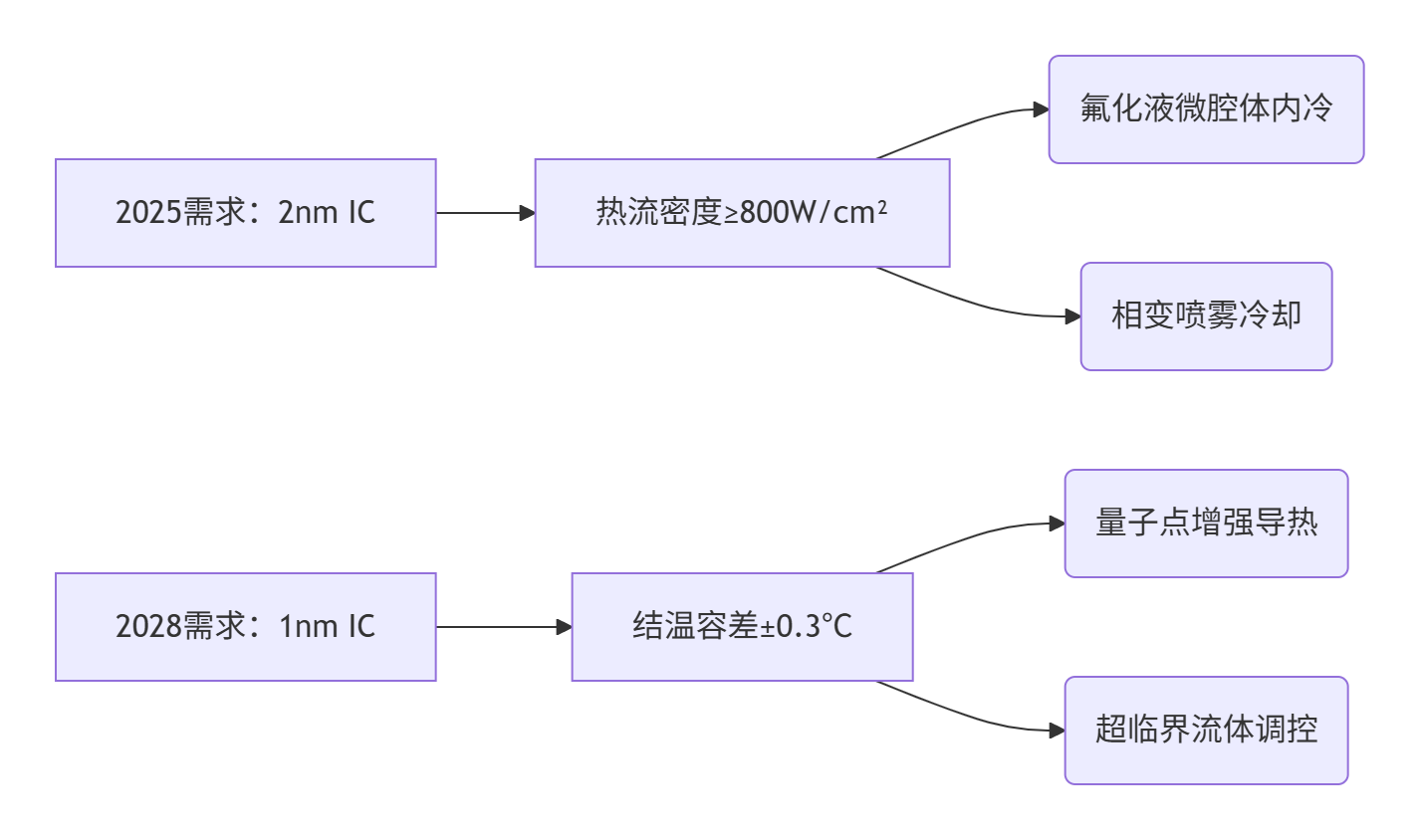

未来战场：3D封装时代的“热管理方程式”

随着CoWoS封装将HBM内存与GPU核心堆叠至1.2mm高度，局部热流密度飙升至1,500W/cm²。美国FleXCool项目已验证：在芯片内部微腔体中注入氟化液，通过毛细泵驱循环实现：

• 热阻降低 ​58%​​

• 热点温差控制在 ​​<3℃​​

• 系统可靠性MTBF提升至 ​250,000小时

技术洞察：氟化液的战略卡位

当摩尔定律在散热瓶颈前步履维艰，氟化液技术正以每秒万亿次的热交换，为芯片赋予持续进化的“冷静基因”。这不仅是散热介质的升级，更是开启算力永动机的液态钥匙。
